Hướng Dẫn Lắp Camera Hành Trình Cho Ô Tô Đúng Cách

1. Cần chuẩn bị những gì trước khi lắp camera hành trình cho ô tô?

Trước khi lắp camera hành trình, bạn nên chuẩn bị đầy đủ thiết bị và dụng cụ cần thiết. Điều này giúp quá trình lắp đặt diễn ra nhanh chóng, an toàn và hạn chế làm ảnh hưởng đến nội thất hoặc hệ thống điện của xe.

1.1. Camera hành trình và phụ kiện

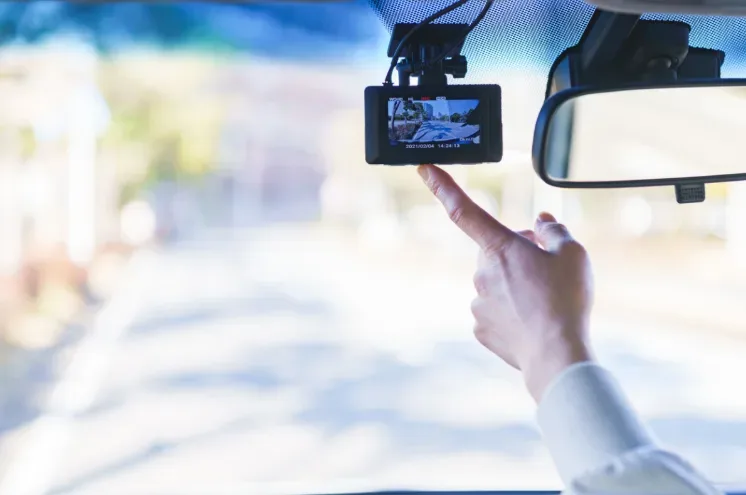

Trước tiên, hãy lựa chọn camera phù hợp với nhu cầu sử dụng. Nên ưu tiên thiết bị có độ phân giải từ Full HD trở lên, hỗ trợ ghi hình ban đêm và có góc quay rộng.

Nếu đang tìm kiếm thiết bị đáp ứng vượt trội các tiêu chí trên, bạn có thể tham khảo các dòng Camera hành trình F1 2 Mắt 4K Ultra HD hoặc Camera Hành Trình F5 3 Mắt 4K Ultra HD… của Firstly Auto. Với khả năng ghi hình 4K sắc nét và toàn diện (trước - trong - sau), đây chắc chắn là người bạn đồng hành đáng tin cậy trên mọi chặng đường.

Tiếp theo, các phụ kiện cần chuẩn bị gồm:

• Thẻ nhớ: Nên sử dụng thẻ nhớ chuyên dụng cho camera hành trình, có tốc độ ghi ổn định. Với camera 2K hoặc 4K, nên ưu tiên thẻ U3 hoặc V30.

• Giá đỡ camera: Có thể dùng giá hút chân không hoặc giá dán keo 3M.

• Miếng dán tĩnh điện: Giúp hạn chế việc dán keo trực tiếp lên kính xe và thuận tiện hơn khi tháo camera.

• Dây nguồn và dây camera sau: Nên sử dụng bộ dây đi kèm hoặc loại tương thích với thiết bị.

• Module 4G và SIM: Chỉ cần chuẩn bị nếu camera hỗ trợ kết nối 4G hoặc xem hình ảnh từ xa.

Ngoài ra, bạn nên kiểm tra dung lượng thẻ nhớ tối đa mà camera hỗ trợ để tránh lỗi không nhận thẻ hoặc không thể ghi hình.

1.2. Nguồn điện cho camera

Camera hành trình thường được cấp nguồn theo hai cách:

• Cắm qua tẩu sạc 12V: Cách này dễ lắp đặt, không cần can thiệp vào hệ thống điện của xe.

• Đấu nguồn bằng Hardwire Kit: Phù hợp khi muốn giấu dây gọn hơn hoặc sử dụng chế độ giám sát khi đỗ xe.

Nếu dùng Hardwire Kit, bạn cần chuẩn bị thêm đầu chia cầu chì phù hợp với xe. Bộ dây nên có chức năng tự ngắt điện khi ắc quy yếu để tránh tình trạng xe khó khởi động.

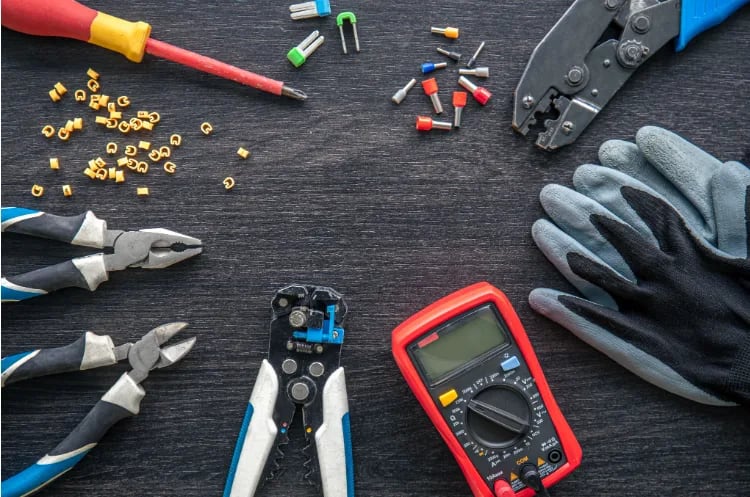

1.3. Dụng cụ hỗ trợ lắp đặt

Một số dụng cụ cơ bản cần chuẩn bị gồm:

• Bộ nạy nhựa nội thất: Dùng để mở ron cao su, ốp nhựa và luồn dây mà không làm trầy xe.

• Tua vít, kìm và cờ lê: Hỗ trợ tháo lắp một số chi tiết khi cần.

• Bút thử điện DC hoặc đồng hồ đo điện: Dùng để kiểm tra nguồn điện trước khi đấu dây vào hộp cầu chì.

• Khăn lau kính: Giúp làm sạch vị trí dán camera, tăng độ bám của giá đỡ.

• Băng keo điện, băng vải và dây rút: Dùng để bọc, gom và cố định dây điện gọn gàng.

• Đèn pin: Hỗ trợ thao tác tại khu vực gầm táp-lô hoặc hộp cầu chì.

Lưu ý kiểm tra thiết bị trước khi lắp: Trước khi dán camera và đi dây cố định, hãy lắp thẻ nhớ, kết nối nguồn tạm thời và kiểm tra camera có khởi động và ghi hình bình thường hay không. Nếu sử dụng nhiều mắt camera, bạn cũng cần kiểm tra dây kết nối, camera sau và các phụ kiện đi kèm để phát hiện lỗi trước khi lắp lên xe.

2. 5 bước lắp camera hành trình cho ô tô chi tiết và chuẩn kỹ thuật

Sau khi xác định phương án cấp nguồn và chuẩn bị đầy đủ phụ kiện, bạn có thể tiến hành lắp camera hành trình cho ô tô theo 5 bước dưới đây.

2.1. Bước 1: Xác định vị trí lắp camera

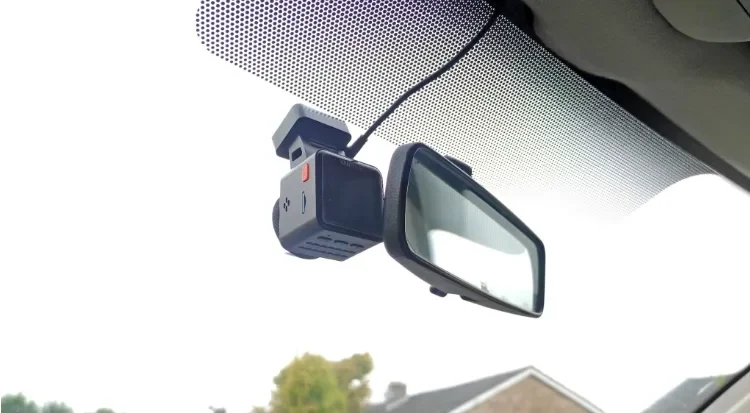

Với camera trước, nên đặt thiết bị gần chính giữa kính chắn gió, phía sau hoặc sát gương chiếu hậu. Camera cần nằm trong vùng hoạt động của cần gạt nước để hạn chế bụi hoặc nước mưa che khuất hình ảnh.

Khi chọn vị trí, cần tránh:

• Vùng kính tối màu.

• Khu vực phía trước cảm biến ADAS.

• Vị trí làm khuất tầm nhìn của người lái.

Nếu sử dụng camera sau, vị trí phù hợp thường là chính giữa mép trên của kính hậu. Trước khi dán, hãy bật chế độ xem trực tiếp trên màn hình hoặc ứng dụng để kiểm tra xem ống kính có ghi được toàn bộ khu vực phía sau xe hay không.

Với xe hatchback hoặc SUV có cửa cốp mở lên trên, cần tính toán đường dây đủ dài và chừa độ chùng phù hợp để dây không bị kéo căng khi đóng mở cốp.

2.2. Bước 2: Gắn camera lên kính xe

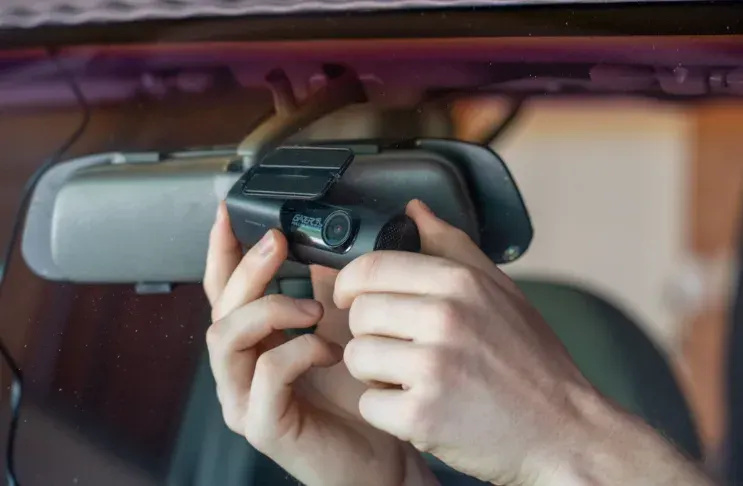

Trước tiên, dùng khăn sạch lau kỹ vị trí lắp camera. Bề mặt kính phải khô, không còn bụi, dầu hoặc lớp sáp để giá đỡ bám chắc hơn.

Nếu bộ sản phẩm có kèm miếng dán tĩnh điện, hãy dán miếng này lên kính trước, sau đó mới dán giá đỡ camera lên trên. Cách này giúp hạn chế keo 3M tiếp xúc trực tiếp với kính và thuận tiện hơn khi cần tháo thiết bị.

Trước khi bóc lớp bảo vệ của keo, nên đặt thử camera vào vị trí dự kiến và mở chế độ xem trực tiếp để kiểm tra góc quay. Khi đã xác định đúng vị trí, thực hiện theo trình tự sau:

• Dán giá đỡ lên kính.

• Ấn đều giá đỡ trong vài giây.

• Lắp camera vào chân đế.

• Điều chỉnh lại góc quay.

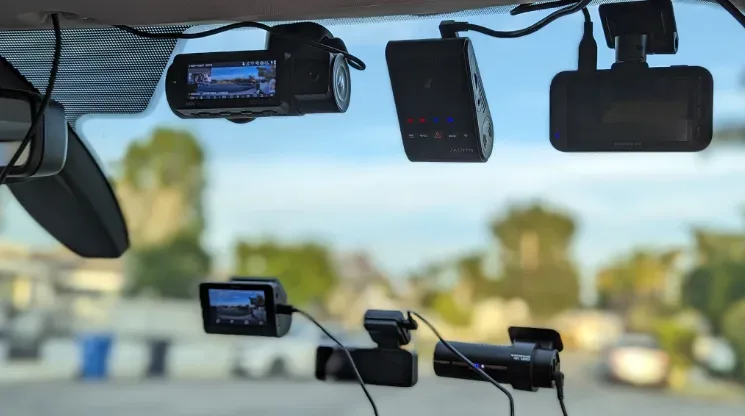

Ống kính nên được chỉnh sao cho phần mặt đường chiếm phần lớn khung hình nhưng vẫn nhìn thấy đường chân trời, biển báo và các phương tiện phía trước. Không nên hướng camera quá cao vì sẽ ghi quá nhiều bầu trời. Ngược lại, nếu chĩa quá thấp, phạm vi quan sát sẽ bị thu hẹp. Một số nhà sản xuất đề xuất tỷ lệ tham khảo khoảng 60% mặt đường và 40% khu vực phía trên.

2.3. Bước 3: Đi dây camera gọn và an toàn

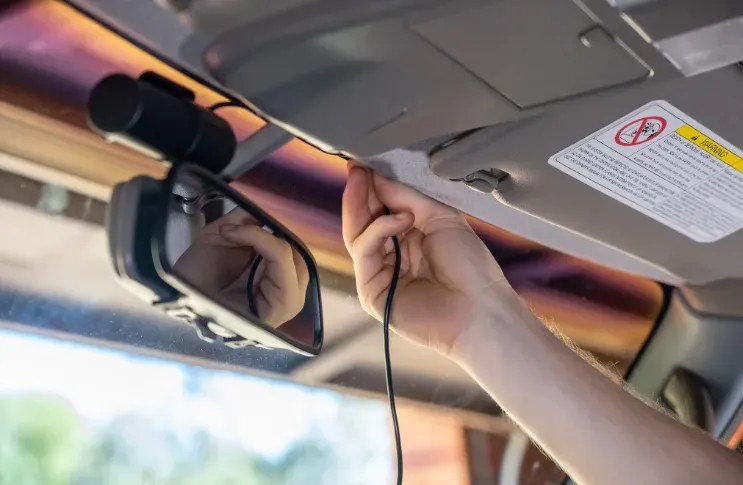

Từ vị trí camera trước, luồn dây nguồn vào khe giữa kính chắn gió và mép trần xe. Sau đó, đưa dây dọc theo trụ A và đi xuống khu vực bảng táp-lô để kết nối với tẩu sạc hoặc hộp cầu chì.

Khi đi dây qua trụ A, cần đặc biệt chú ý đến túi khí rèm. Dây điện phải được đặt theo đường dây nguyên bản của xe, cố định chắc chắn và không đi ngang phía trước hoặc cản trở vùng bung của túi khí.

Nếu lắp thêm camera sau, hãy đi dây theo hướng sau:

• Luồn dây từ camera trước dọc theo mép trần.

• Đưa dây qua các trụ cửa.

• Tiếp tục luồn đến vị trí kính hậu.

• Giấu dây sau ron cao su hoặc các tấm ốp nhựa.

Không nên nhét dây quá sâu, để dây bị kẹp hoặc gập mạnh vì có thể làm hỏng lõi dây và khiến camera hoạt động không ổn định.

Sau khi đi dây xong, cần:

• Lắp lại ron cửa, ốp trụ và các chi tiết nội thất về đúng vị trí.

• Kiểm tra xem dây có bị lỏng hoặc kẹt hay không.

Không để dây thừa rơi xuống khu vực vô lăng, bàn đạp hoặc cần số.

2.4. Bước 4: Kết nối nguồn điện

Camera hành trình có thể được cấp nguồn qua tẩu sạc 12V hoặc đấu trực tiếp bằng hardwire kit.

Cấp nguồn qua tẩu sạc 12V

Cắm dây nguồn của camera vào bộ chuyển đổi, sau đó kết nối với ổ tẩu sạc trên xe. Đây là cách đơn giản, phù hợp với người tự lắp tại nhà và không cần can thiệp vào hệ thống điện của ô tô.

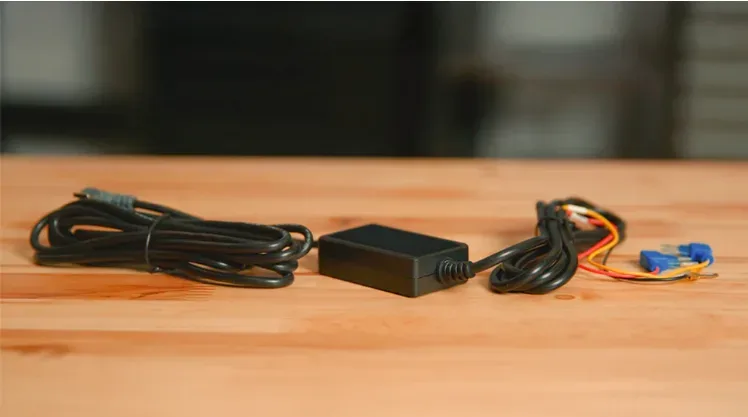

Cấp nguồn bằng hardwire kit

Bộ dây hardwire kit thường có ba đầu:

• Dây BATT: Nối với nguồn luôn có điện.

• Dây ACC: Nối với nguồn chỉ có điện khi bật khóa xe.

• Dây GND: Nối với điểm tiếp mass trên phần kim loại của thân xe.

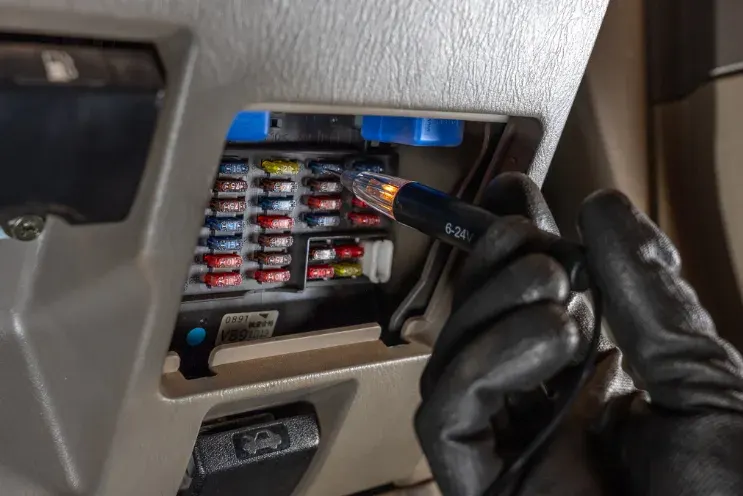

Cần sử dụng bút thử mạch hoặc đồng hồ đo điện để xác định đúng nguồn BATT và ACC. Không nên lựa chọn cầu chì chỉ dựa vào tên hoặc màu dây. Đầu chia cầu chì cũng phải có kích thước phù hợp với loại cầu chì đang sử dụng trên xe.

Dây mass phải được bắt chắc vào bu lông tiếp xúc trực tiếp với phần kim loại của thân xe. Không nên nối vào bề mặt sơn, chi tiết nhựa hoặc vị trí tiếp xúc lỏng vì camera có thể không lên nguồn hoặc hoạt động không ổn định.

Khi lấy nguồn, không nên đấu vào các mạch liên quan đến:

• Túi khí.

• Hệ thống ABS.

• Hệ thống phanh.

• Bộ điều khiển động cơ.

Nếu không xác định được cầu chì phù hợp, hãy nhờ kỹ thuật viên điện ô tô thực hiện.

Ngoài ra, cần lưu ý rằng module 4G không phải là phương án thay thế cho tẩu sạc hoặc hardwire kit. Đây là phụ kiện kết nối mạng và thường được cấp nguồn từ camera hoặc cổng riêng theo hướng dẫn của nhà sản xuất.

2.5. Bước 5: Kiểm tra hoạt động và hoàn thiện

Sau khi kết nối nguồn, hãy khởi động xe và kiểm tra:

• Camera có tự động bật và bắt đầu ghi hình hay không.

• Camera trước và camera sau có nhận kết nối đầy đủ không.

• Hình ảnh có bị lệch, ngược hoặc bị vật cản che khuất không.

• Thẻ nhớ có được nhận và lưu video bình thường không.

• Camera có nhận đầy đủ các kết nối và tính năng được trang bị hay không.

• Dây điện có bị lỏng, rung hoặc phát ra tiếng va chạm khi xe di chuyển không.

Nếu sử dụng hardwire kit, hãy tắt máy và chờ vài phút để kiểm tra camera có chuyển sang chế độ giám sát đỗ xe hay không. Camera cần nhận đúng cả nguồn ACC và nguồn liên tục mới có thể tự động chuyển đổi giữa chế độ lái xe và chế độ đỗ xe.

Cuối cùng, quay thử một đoạn video ngắn rồi xem lại trên màn hình hoặc điện thoại. Khi hình ảnh rõ, góc quay cân đối và camera hoạt động ổn định, bạn có thể cố định phần dây thừa và hoàn tất quá trình lắp đặt.

Lưu ý: Việc lắp camera bằng tẩu sạc tương đối đơn giản và có thể tự thực hiện tại nhà. Tuy nhiên, nếu cần đấu vào hộp cầu chì để sử dụng chế độ ghi hình khi đỗ xe, bạn nên có kiến thức cơ bản về điện ô tô hoặc nhờ kỹ thuật viên hỗ trợ để tránh chập điện, hết ắc quy và ảnh hưởng đến các hệ thống an toàn của xe.

3. Cài đặt và lưu ý sau khi lắp camera hành trình cho ô tô

Bên cạnh việc thực hiện đúng các bước lắp đặt, bạn cũng cần lưu ý một số điểm sau để camera hoạt động ổn định, bền bỉ và hạn chế lỗi trong quá trình sử dụng.

• Không tác động mạnh vào chân đế ngay sau khi dán: Hãy để lớp keo ổn định theo thời gian khuyến nghị của nhà sản xuất. Trong thời gian này, tránh tháo lắp camera, lau mạnh quanh chân đế hoặc di chuyển trên đường quá xóc.

• Thiết lập thông số trước lần sử dụng đầu tiên: Kiểm tra ngày giờ, múi giờ, độ phân giải, thời lượng mỗi đoạn video, chế độ ghi vòng lặp và micro. Thời gian hiển thị sai có thể gây khó khăn khi cần dùng video làm bằng chứng.

• Điều chỉnh độ nhạy cảm biến va chạm: Không nên đặt G-sensor ở mức quá cao vì các rung động nhỏ cũng có thể khiến camera khóa video liên tục, làm thẻ nhớ nhanh đầy. Hãy chọn mức độ nhạy phù hợp với điều kiện đường thường xuyên di chuyển.

• Cập nhật phần mềm đúng cách: Chỉ cập nhật firmware khi xe đang đỗ và camera có nguồn điện ổn định. Không tắt nguồn, tháo thẻ nhớ hoặc đóng ứng dụng trong quá trình cập nhật để tránh làm lỗi thiết bị.

• Sao lưu và bảo dưỡng thẻ nhớ định kỳ: Những video quan trọng nên được sao lưu sang điện thoại hoặc máy tính sớm. Đồng thời, hãy định dạng thẻ nhớ trực tiếp trên camera theo khuyến nghị của nhà sản xuất để hạn chế lỗi file sau thời gian dài sử dụng.

• Bảo mật và tôn trọng quyền riêng tư: Với camera có Wi-Fi, 4G hoặc lưu trữ đám mây, nên đổi mật khẩu mặc định và không chia sẻ tài khoản tùy tiện. Nếu bật ghi âm trong xe, cần lưu ý quyền riêng tư của hành khách và tránh công khai hình ảnh, âm thanh không cần thiết.

Tóm lại, làm đúng theo hướng dẫn lắp camera hành trình cho ô tô sẽ giúp thiết bị hoạt động ổn định và bảo đảm an toàn điện cho xe. Dù tự thao tác hay mang ra gara, việc hiểu rõ quy trình luôn giúp bạn kiểm soát tốt chất lượng lắp đặt. Nếu cần tìm kiếm các dòng sản phẩm ghi hình độ nét cao hoặc đại lý hỗ trợ chuẩn kỹ thuật, hãy liên hệ Firstly Auto - nơi phân phối & hỗ trợ kênh cho camera ô tô và phụ kiện công nghệ của chúng tôi ngay hôm nay!
